磁性材料是构成现代工业的重要基础性材料，在永磁电机、磁制冷、磁传感、信息存储、热电器件等领域扮演着重要角色。在自旋电子学前沿领域，利用磁性材料中的磁矩引入额外对称性破缺效应是一个研究热点。

最近，中国科学院半导体研究所半导体超晶格国家重点实验室的朱礼军团队在单晶CoFe (001)薄膜器件中观测到各向异性的平面能斯特效应（Planar Nernst Effect），其强度随 (001) 晶面的晶格方向强烈变化并呈现面内双轴各向异性（见图1）。当磁矩在外磁场驱动下在薄膜材料平面内旋转时，电流产生的温度梯度导致的平面能斯特电压表现为一个sin2φ依赖的二次谐波横向电压信号（φ为磁矩相对电流的夹角）。这种有趣的各向异性平面能斯特效应被认为主要起源于内禀的能带交叠效应，可能对谐波霍尔电压、自旋扭矩铁磁共振、自旋塞贝克等自旋电子学实验的分析产生重要影响（见图2），有望应用于能量收集电池和温度传感器等。然而，这种平面能斯特效应的各项异性并没有导致任何极化方向的非平衡自旋流（Spin Current）或自旋轨道矩（Spin-Orbit Torque）的产生。

该工作以“Absence of Spin-Orbit Torque and Discovery of Anisotropic Planar Nernst Effect in CoFe Single Crystal”为题发表在期刊Advanced Science上 [链接:https://doi.org/10.1002/advs.202301409]。朱礼军研究员为通讯作者，博士后刘前标为第一作者，博士生林鑫作为合作者完成了有限元分析并参与了器件的加工测量。

该工作的完成离不开中国科学院半导体研究所赵建华研究员（单晶CoFe样品生长）、周旭亮副研究员（光刻工艺）、北京师范大学熊昌民副教授（PPMS测试）、袁喆教授（能带理论讨论）的支持和帮助。相关工作得到了科技部国家重点研发计划、国家自然科学基金委面上项目和中国科学院战略先导专项的资助。

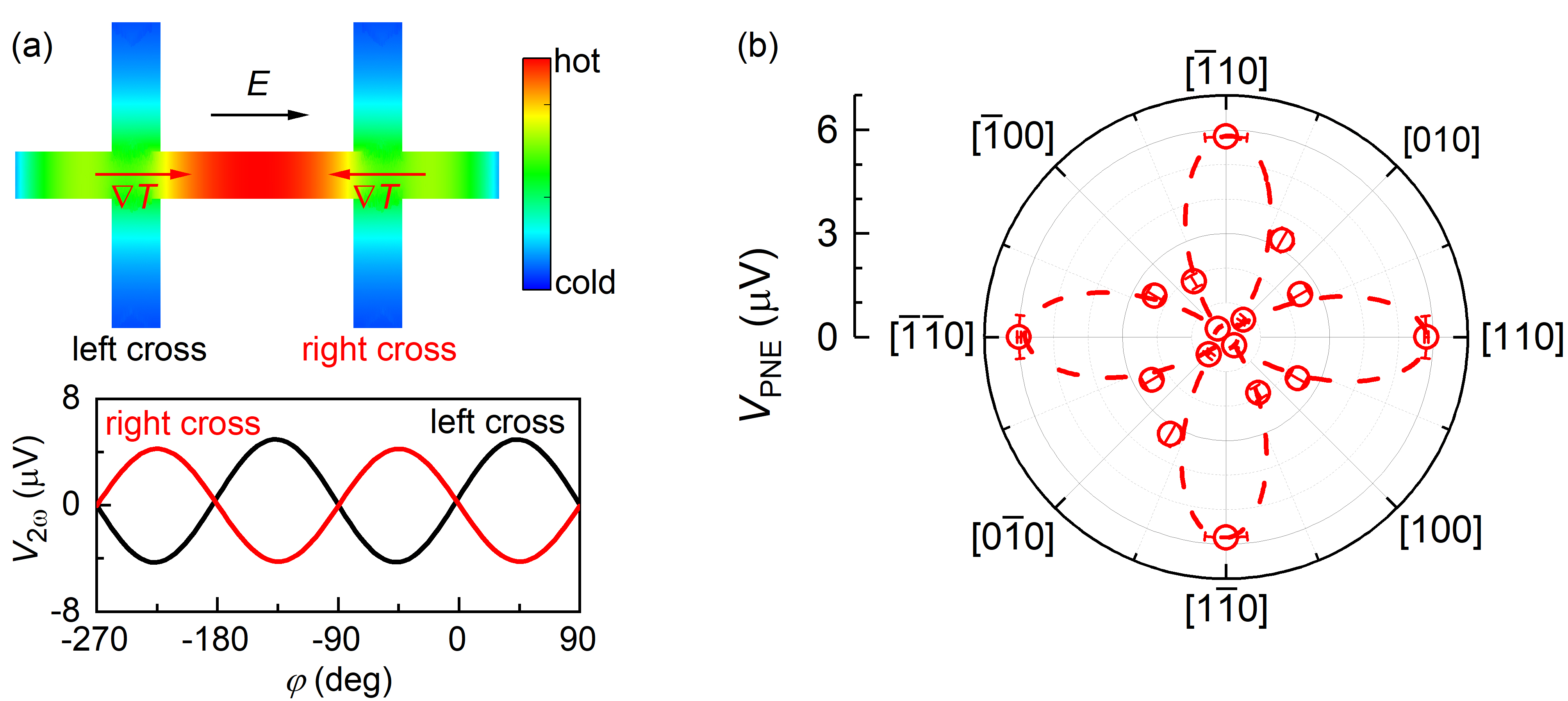

图1. （a）双十字霍尔器件中的平面能斯特效应；（b）CoFe (001)平面能斯特电压的各向异性。

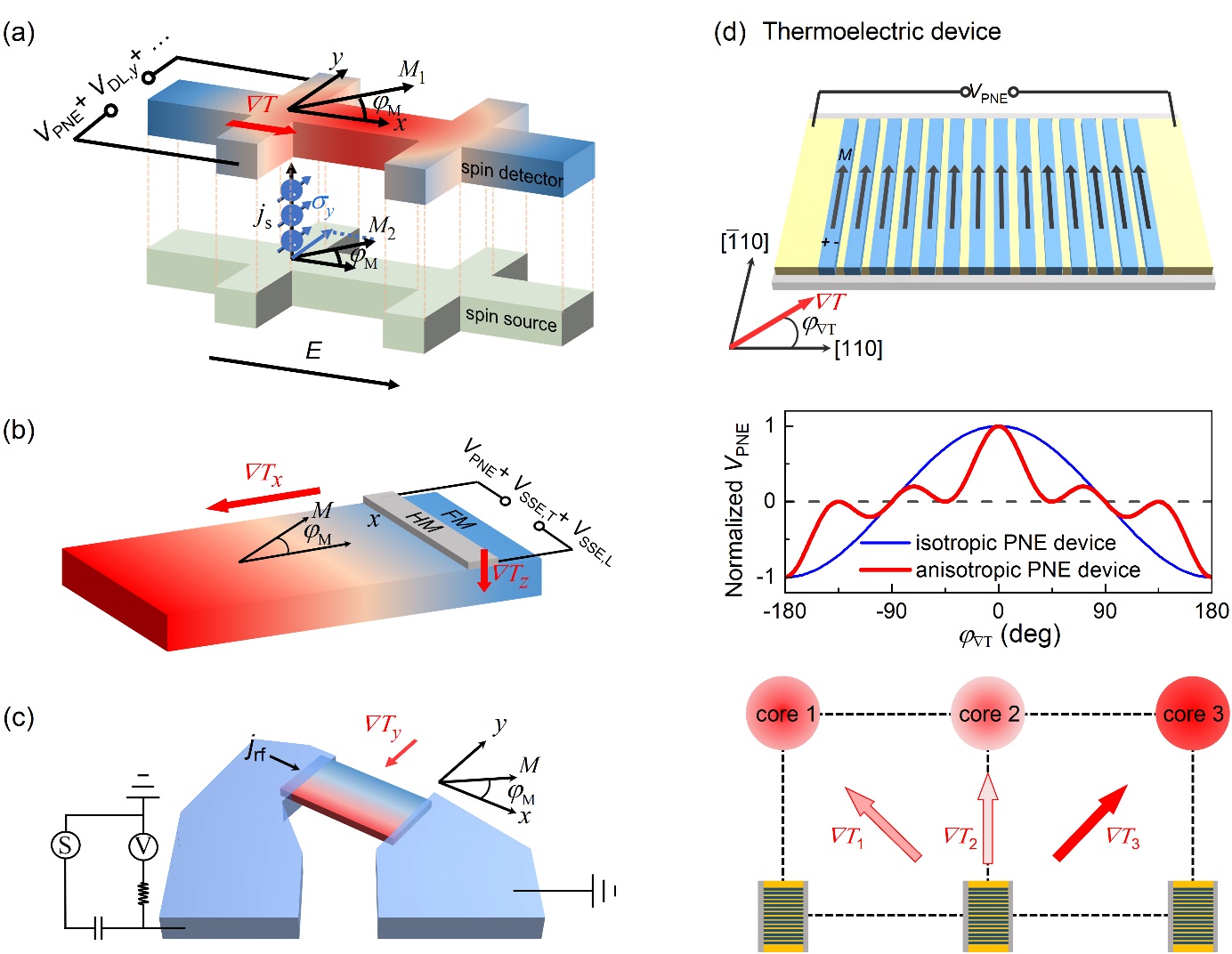

图2. 各向异性平面能斯特效应对（a）谐波霍尔电压、（b）自旋塞贝克、（c）自旋扭矩-铁磁共振等自旋电子实验的广泛影响及其在（d）热电器件方面的应用案例。

来源：中国科学院半导体研究所
